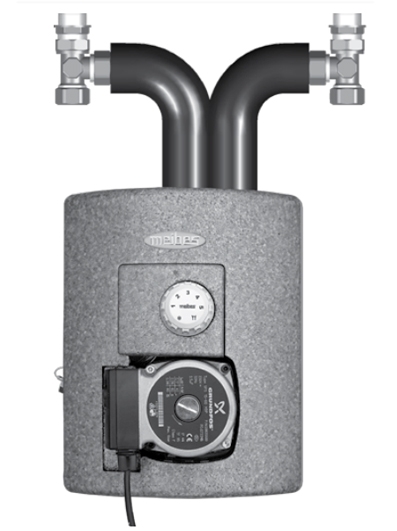

Область применения: контур «тёплого пола» для автономной работы под настенным котлом (температуру контролирует жидкостный термостат с капиллярным датчиком).
Доставим за 1 день
Скидка при монтаже
Гарантия низкой цены
Нашли дешевле сделаем скидку
Описание
Характеристики
Отзывы
Примечание:
1- ориентировочная максимальная площадь системы «тёплый пол» при шаге трубы Ду 16 - 150 мм, теплоотдаче от греющей стяжки - 85 Вт/м2 при правильно подобранных стояках и запорной арматуре.
Максимальные параметры теплоносителя:
PN=6 бар
Tmax=110 0C
Обозначения:
циркуляционный насос;
седельный клапан под управлением термостатической головки с капиллярным выносным датчиком (шкала "1,2,3,4,5" - соответствует температуре подающей линии 10 °С, 20 °С, 30 °С, 40 °С, 50 °С соответственно);
блочная теплоизоляция EPP;
цанговые тройники для подключения к трубопроводам котла (к подающей и обратной линии);
сторона подключения системы радиаторного отопления (цанга Ду 22 мм под медную трубу);
сторона подключения к котлу НР 3/4";
гибкие теплоизолированные трубопроводы для адаптации под любое расположение патрубков отопления настенного котла;
гибкая нержавеющая труба Ду 20 мм;
гибкая теплоизоляция;
латунный корпус;
погружная гильза для датчика температуры (датчик температуры поставляется отдельно);
патрубки подключения системы "теплый пол" НР 3/4" евроконус;
балансировочный вентиль вторичного байпаса;
кран Маевского;
заглушка первичного байпаса (извлекается при установке балансировочного комплекта арт. 27410.1);
технологические заглушки (для очистки каналов 15 и 16);
первичный байпас (при извлечении заглушки 12 в сочетании с балансировочным комплектом выполняет роль гидравлической стрелки);
байпас подмеса (подаёт на смеситель охлаждённый теплоноситель);
вторичный байпас (обеспечивает дополнительный подмес минуя смеситель. Он обеспечивает уменьшение гидравлического сопротивления, проток через него настраивается согласно вложенной инструкции);
дюбели для крепления к стене;
настраиваемые по длине консоли для настенного монтажа (отодвигают Thermix от стены, чтобы пустить под ним трубы отопления, горячей воды и газопровод).
